Mini-Gleichrichter

Mini- Gleichrichter

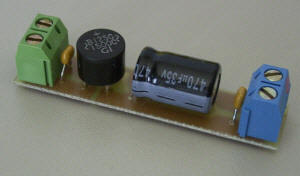

Mini-Gleichrichtermodul 1 Ampere, lötfrei.

Zum Betrieb von Leuchtdioden, Konstantstromquellen u. ä. an diversen Wechselspannungsquellen, zum Beispiel Klingeltransformatoren, Halogentransformatoren usw.

Mit eingebautem Sieb-Elko (Kondensator zur Glättung der gleichgerichteten Spannung).

Technische Daten

· Eingang: 0-24 Volt AC 50-60 Hz (grüne Klemme)

  • · Ausgang: 0-35 Volt DC (blaue Klemme, roter Punkt Pluspol)
  • · Strom:   1 Ampere max
  • · Abmessungen: 12 mm (B) x 13 mm (H) x 55 mm (L)
  • · Anschluß:        Klemmen mit Drahtschutz
  • · Sieb-Elko: 470 Mikrofarad/35 Volt
  • · Kann mit hunderten von LEDs betrieben werden je nach Voraussetzungen.
  • Kann natürlich auch mit unseren LED-Fertigplatinen und Konstantstromquellen kombiniert werden.



Datenblatt downloaden:

*Zum Betrachten von .pdf Dateienbenötigen Sie den AcrobatReader, den man kostenlos bei http://www.adobe.com/products/acrobat/readstep2.html downloaden kann.
